Beaucoup de nos jeux de lumière et projecteurs d'effets, généralement appelé le "Light", ont largement 40 ans d'âge. Autant vous dire qu'ils ont besoin d'un entretien régulier; pour la plupart une rénovation partielle et pour certain une restauration majeure. Et pour ne rien arranger, certaines pièces sont naturellement introuvables! Bienvenue dans l'univers des bricoleurs...
La Soucoupe
Restauration complète de la console de commande et d'un des 2 moteurs à courant continu
Sans conteste le plus imposant, le plus complexe et le plus rare de tous. Plus de 70 ampoules PAR36, deux moteurs à courant continu (2 sens de rotation), un moteur vérin pour l'inclinaison de la soucoupe, un pupitre de commande équipé de 2 variateurs électronique, d'un joystick pour le vérin et d'un chenillard 4 canaux graduables!!! Les deux collecteurs à bagues rotatifs de 11 et 5 pistes permettent le transfert de l'énergie aux divers composants. Avec pas moins de 150Kg pour une puissance totale de 3000W, il vous en mettra plein la vue... et exclusivement chez Light Spectral!
 Mesures sur platine défectueuse. Le court-circuit d'un des moteurs CC à eu raison de l'électronique. Un remplacement de la partie commande est inévitable |  façade de l'ancienne commande |  une bête, un monstre ...230V/115V 3000VA ! |
|---|---|---|
 démontage pupitre de commande |  plaque signalétique fabricant Soucoupe. Aucune pièce disponible. Va falloir modifier! |  Potentiomètre linéaire (qui à très mal vieilli) |
 ancien système de gradation des moteurs CC. Va falloir tout remplacer! |  Joystick de commande du moteur vérin (coté électronique). Une des rares choses qui fonctionne encore (ouf) |  au centre de l'image, un redressement simple alternance pour l'excitation des moteurs CC (garantie d'époque) |
|---|---|---|
 Moteur CC auxiliaire (interne à la soucoupe) |  moteur auxiliaire déposé |  un coup de chaud fatale pour l'ensemble moteur + électronique |
 réducteur du moteur auxiliaire. un bon nettoyage et hop, on regraisse |  fabrication du nouveau rack qui accueillera les nouveaux blocs variateurs |  conception de la nouvelle plaque de façade pour la commande de puissance des moteurs |
|---|---|---|
 console entièrement désossé |  Moteur Auxiliaire réparé et remonté |  Intégration des nouveaux variateurs moteurs CC et du chenillard 4 voies (modifié pour fonctionné en 110Vac) dans la console de commande |

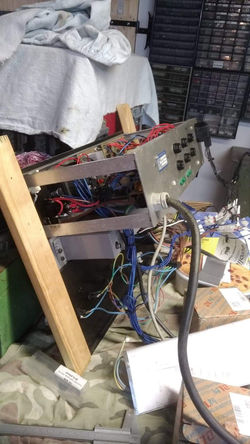

 Banc de test provisoire après restauration complète. La pression monte... |
|---|
LE SATURNE
Restauration complète
Très beau ''spécimen'' équipé de douze PAR36 montés sur une tourelle mû par deux moteurs monophasés.
 vue d'ensemble du Saturne à restaurer |  motorisation primaire et collecteur à bagues rotatif 4 pistes. Transfo pour les ampoules |  collecteur à bagues rotatif secondaire 2 pistes |
|---|---|---|
 vue d'ensemble sans carénage |  tourelle du Saturne |  carénage qui accuse le coup des décennies |
 et voilà...comme neuf! |
|---|
LE BELLO de Coemar
Restauration complète
Le bijou qui a bercer notre jeunesse. Un projecteur haut de gamme équipé 2 axes avec lampe à décharge 400W 5200lm. Un ventilateur permanent évacue la chaleur de la lampe à décharge (même lampe éteinte!). Les axes tournent sur roulements
 Bello vue 1 |  Bello vue 2 |  plaque signalétique système à décharge |
|---|---|---|
 amorceur défectueux (l’équivalent du starter des lampes fluorescentes néons) |  Vue sur l’amorceur, le ballast et la transmission équipée d'un collecteur à bagues rotatifs 5 pistes (charbons doublés) |  ampoule à décharge aux iodures métalliques sur son socle en céramique. Elle a besoin pour démarrer à froid d'une tension d'amorçage de 800 à 1500V (rôle de l'amorceur) |
 motoréducteur secondaire monophasé |  mise à nu du carénage |  mise à nu de la tourelle aluminium |
|---|---|---|
 primaire d'accrochage aluminium |  mise en peinture de la tourelle |  nouveau support pour le projecteur |
 lampe à sodium haute pression |  essai lampe validé |  pleine puissance atteinte au bout de 10 secondes environ |
|---|
Une lampe dite « à décharge » fonctionne par décharge d’un courant électrique dans une atmosphère gazeuse. La décharge se fait au travers d’un tube à décharge qui se trouve lui-même dans une ampoule vide.
Lorsqu’on met la lampe sous tension, des électrons sont émis par les deux électrodes de tungstène. Lors de leur trajet au travers du tube à décharge, ils entrent en collision avec les atomes de gaz. Il en résulte une libération d’énergie soit sous forme de lumière visible, soit sous forme de rayonnement ultraviolet invisible (principalement pour les lampes au mercure haute pression). Ce dernier est absorbé par le revêtement fluorescent présent sur la face interne de la lampe et converti en rayonnement visible.
LA RÉGIE SON ET Lumière
dans la vidéo: (de la gauche vers la droite) Commande de la soucoupe, commandes DMX et PC pour les lyres, pupitre commande lumières, PC pour le laser, contrôleur DJ / table de mixage, Keypad, Ampli et égaliseur
Départ imminent de l'Airbus A89 avec la compagnie ALS (Air Light Spectral) pour une destination de rêve !
LE COFFRET électrique
Restauration partielle
Changement de l'ensemble du tableau électrique de puissance, par de nouveaux disjoncteurs. On en profite pour intégrer des ampèremètres analogiques, pour permettre une visualisation de la charge de chaque phase en temps réel. Puissance maximale: 3x32A
 Bloc différentiel qui a pris un gros coup de chaud lors de la soirée Halloween 2019 |  Ancien groupe disjoncteurs |  ancien câblage des prises de courant |
|---|---|---|
 Modification afin d'accueillir les 3 ampèremètres analogiques |  Nouveau groupe de disjoncteurs |  vue avec les ampèremètres pour chaque phase |
 Chef, on coupe le bleu ou le noir? |  et on sert bien toutes les bornes, hein! |  bon ben, y'a plus qu'à refermer |
|---|---|---|
 paré pour injecter des watts sur la piste de danse |  Multiprise de rêve 3x32A ! Et on prévoit également une mise à la terre de la structure accueillant les jeux de lumière |
